　　2H-150型滑閥式真空泵是一種油封式變?nèi)輽C(jī)械泵,是抽除特定密封容器中的氣體的一種較為理想的真空獲得設備,可直接獲得低于1Pa的真空度，也可作為其它真空獲得設備的前級泵以獲得較高的真空度。由于該泵在工作過程中，滑閥與泵腔間始終保持一種無接觸式的滾動運動。本泵的軸承采用油脂潤滑，與泵油隔開，因此可以用于抽除含少量粉塵的氣體。目前，該泵已廣泛應用于冶金、化工、制藥、紡織、半導體、石油、食品及原子能等領域。

　　注意：該泵由黑色金屬制造，屬于較好的設備。其主要零部件浸在真空泵油中，因此不適于抽除有毒、有爆炸性、對泵油有化學作用及對黑色金屬有腐蝕作用的氣體，也不適用將氣體由一容器抽至另一容器作輸送泵用。當抽除含有大量粉塵的氣體時，應加除塵裝置。

　　1.2設計特點

　　l立式結構，結構緊湊；，占地面積��；

　　l皮帶輪配重，運轉平穩；

　　1.3本品優勢

　　良好的水冷系統，使泵體溫升保持在規定的范圍內，泵油的粘度得到了保障，以保潤滑和密封良好，從而使真空度得到了保障。

　　外形協調、美觀、占地面積較小。

　　二、工作原理

　　滑閥泵是一種旋轉油封式變?nèi)輽C(jī)械泵，由于它是利用滑閥機構來改變泵腔的容積，故稱滑閥式真空泵。具體的工作原理說明如下：本型泵為雙缸結構，即一只長缸與一只短缸串聯，長缸的進氣口接到被抽容器，抽出來的氣體經過壓縮排至串聯的短缸，再在短缸中進行一次壓縮，經過排氣閥排氣，從而提高了真空度。

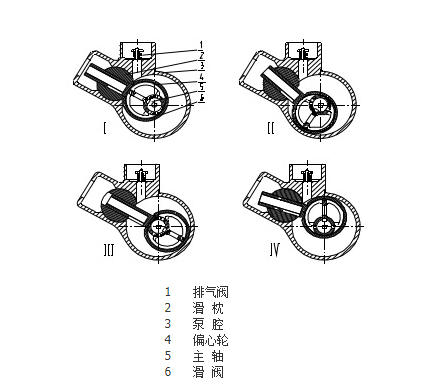

　　如圖1所示：主軸帶動偏心輪作旋轉運動，套在偏心輪上的滑閥在導軌和滑枕的限制下做滑動和擺動，整個過程中滑閥的外圓面在泵腔的內壁上做一種無磨擦的均勻小間隙滾動，泵腔被滑閥分為A腔和B腔兩個部分，當主軸按逆時針方向旋轉時，隨著A腔逐漸增大，氣體由滑閥中間的通道進入到A腔，當滑閥位于泵腔的右上方時，A腔的體積達到較大，這時吸氣口與泵腔封閉，完成抽氣過程。而B腔的氣體壓縮達到排氣壓強，頂開排氣閥排氣到泵外。如此連續循環抽氣，達到獲得真空的目的。

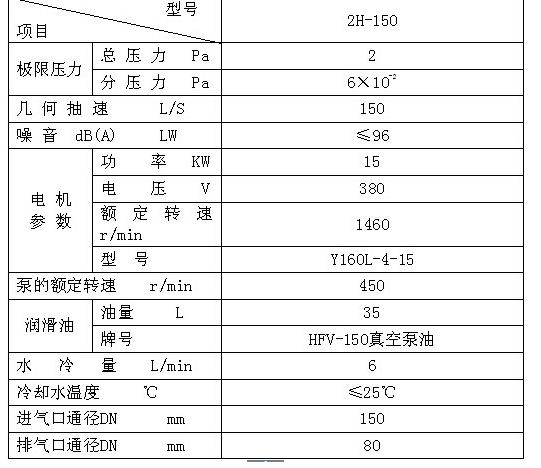

　　三、技術參數及性能曲
