干貨丨油封分類作用及結構圖

油封，它是安裝在運轉設備中旋轉軸端部，將傳動部件中需要潤滑的部件與出力部件隔離，從而防止?jié)櫥�油的泄��。下面小編為大家介紹油封分類作用及結構圖？油封材料有哪些哪種材質好？

  油封分類作用及結構圖

  油封一般分為單體型和組裝型，組裝型是骨架與唇口材料可以自由組合，一般用于特殊油封。

  從油封的密封作用、特點、結構類型、工作狀態和密封機理等可以分成多種形式和不同叫法，但習慣上一般將旋轉軸唇形密封圈叫油封，靜密封和動密封（一般往復運動）用密封件叫密封件。

 四、可按有或無彈簧油封分類：有彈簧型油封（帶狀彈簧或指狀彈簧油封）、無彈簧油封；

  五、可按油封有多少個唇口分類：單唇油封、復唇油封（有防防塵唇油封或分隔二種的雙唇油封等）；

  六、可按旋轉線速度分類：低速油封（標準低線速度<8m/s）、中速油封（標準線速度8-17m/s）、高速油封（標準線速度>17m/s）；

  七、可按有無流體動力回油效應分類：普通的光面油封、唇口有回油線的油封；

  八、可按油封介質壓力分類：低壓油封、高壓油封；

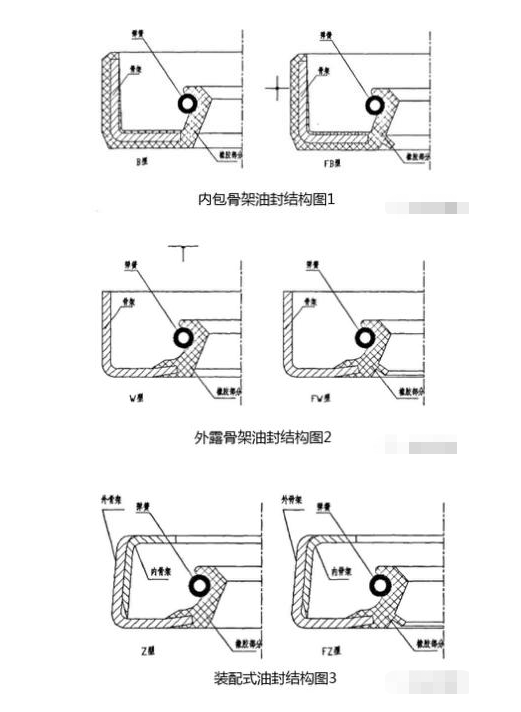

  根據國家給予的標準，油封的結構大體上可以分為三種密封面結構及6種基本的油封形式（內包骨架油封結構圖、外露骨架油封結構圖、裝配式油封結構圖）。

 油封材料有哪些哪種材質好？

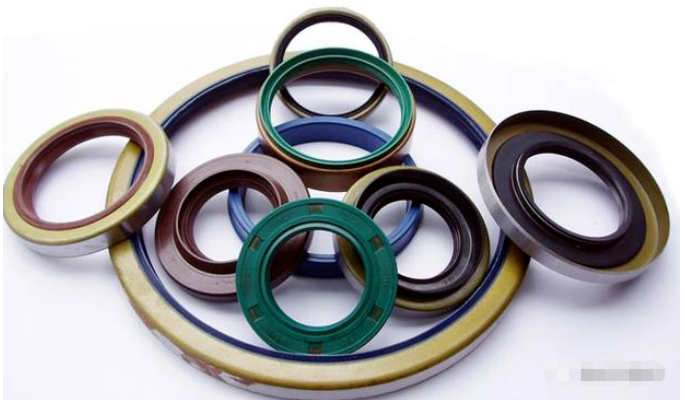

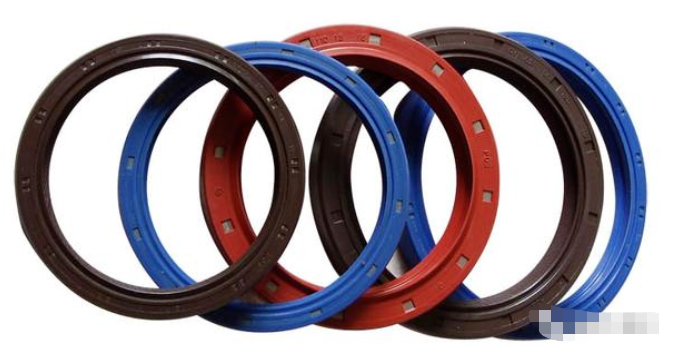

  油封的常用材料有：丁腈橡膠，氟橡膠，硅橡膠，丙烯酸酯橡膠，聚氨酯，聚四氟乙烯等。

  丁腈橡膠(NBR)

  它具有較好的耐熱、耐磨性能，耐各種潤滑油、潤滑脂、油氣混合物等，適用溫度-30~120攝氏度，但不能再磷酸酯系液壓油中及含極壓添加劑的齒輪油中使用，在汽油和低苯胺點礦物油中性能穩定。

  聚丙烯酸酯橡膠（ACM）

  耐油、耐熱性能優越，耐磨，抗臭氧，耐紫外線輻射，尤其是耐含極壓液劑的潤滑油、齒輪油、馬達油、機油、石油系液壓油等，適用于-30~150攝氏度范圍工作。

  氟橡膠（FPM）

  耐老化、耐熱、耐油，幾乎適用于所有的潤滑油、燃料油、汽油，在含極壓添加劑的油中不易硬化，但耐寒性、高溫耐磨性較差，永久壓縮變形較大，適用于溫度-20~250攝氏度。

 硅橡膠

  具有突出的耐高低溫，可在150攝氏度下超長期使用而無性能變化；可在200下連續使用10000h，在-70~260的工作溫度范圍內能保持其特有的使用彈性及耐臭氧、耐天候等優點。

  聚四氟乙烯

  具有突出的化學穩定性、熱穩定性、減摩性和自潤滑性，其裂解溫度在400以上。因此，它能夠在-200~300攝氏度溫度范圍內正常工作。除游離氟和堿金屬外，對化學物品、溶劑、氫氧化合物和酸具有優異的耐蝕性能。

  丁腈橡膠與氟橡膠材料是使用比較廣泛的油封，前者成本低廉，但耐溫與密封性有明顯改善，但成本較高，且仍具備普通橡膠材料的某些不良共性，如耐磨性能差、使用壽命短、對軸的偏心反應特別敏感等，泄漏現象仍比較普遍。PTFE油封是一種技術含量較高的產品，是今后油封發展的方向。

  選擇油封的材料時，必須考慮材料對工作介質的相容性、對工作溫度范圍的適應性和唇緣對旋轉軸高速旋轉時的跟隨能力。一般油封工作時其唇緣的溫度高于工作介質溫度20~50℃，在選擇油封材料時應予注意。油封的工作范圍與油封使用的材料有關：材料為丁腈橡膠（NBR）時為-40~120℃，亞力克橡膠（ACM）-30~180℃，氟橡膠（FPM）-25~300℃。
